タイマー駆動式押しボタン無線パトランプ警報システム

タイマー駆動式押しボタン無線パトランプ警報システム

無線式押しボタンを１回押すと100～300m離れたタイマー式パトランプが、タイマー設定された長さの時間だけ回転します。
歩行者や自転車への工事現場や建築現場から出てくる作業車両の通行の警告などにご利用いただけます。
無線式押しボタンを押すと100～300m離れたタイマー式のパトランプが予め設定された時間だけ回転します。歩行者や自転車へ工事現場や建築現場から出てくるトラックやダンプカーなど作業車両の注意。工事現場の安全対策。追突防止に。

無線式押しボタンを押すと100～300m離れたタイマー式のパトランプが予め設定された時間だけ回転します。歩行者や自転車へ工事現場や建築現場から出てくるトラックやダンプカーなど作業車両の注意。工事現場の安全対策。追突防止に。

歩行者や自転車への工事現場や建築現場から出てくるトラックやダンプカーなど作業車両の存在のを警告などに。

工事現場や建築現場、作業場や駐車場などの安全対策、交通事故防止対策、安全セキュリティ対策に。
日本製。

メロディを流す回転灯

回転灯はアラームブザー内蔵タイプの他にメロディタイプ、合成アナウンス付き等の機種もございます。

送信機、受信機の電源はAC100V。送信機、受信機とも複数台での御利用も可能です。

商品のお問い合わせとご注文はご覧のページ一番下のお問い合わせ欄からお問い合わせください。お見積もり作成のご依頼は無料にて承っております。

電波発信機内蔵の押しボタンスイッチを押すと１００～３００ｍ離れたタイマー内蔵のパトランプが出入り口などの危険な現場で回転します。

押しボタン送信機～パトランプ受信機までは無線信号でやりとりしますので自由に取り付け現場を設定、移設できます。
特定小電力無線システムです。

押しボタン送信機～パトランプ受信機-見通し１００～３００ｍまで送信可能です。電波の届く距離は周囲の環境によって変わります。

信頼性の高い日本国内で開発、生産されている商品です。

本製品は受注生産品です。屋外使用、電源の種類などご要望に応じてカスタマイズ、仕様変更のご相談もうけたまわっております。
一番下の送信欄からお気軽にお問い合わせください。お待ち申し上げております。

※性能向上のため外観、仕様が変わる事があります。

【据え置き式押しボタン送信機】

電池式：AC100V

上の写真の送信機のサイズ
８０㎜×１６０㎜×５６㎜
外観、ケースは性能向上のため変更になる場合があります。

送信機は屋内用、屋外用のいずれも製作できます。

自動復帰型押しボタンスイッチ
リセットボタンのような押しボタンです。ボタンを押して、手を離すと、バネでボタンが押し戻されます。
ボタンを押すとワンショットの電波信号が受信機に向けて送信されます。

最近製作したワンプッシュボタン式の無線送信機。
赤ボタンを指で押すと5㎜ほど引っ込みます。
指を離すとボタンはバネで元に戻ります。
電源AC100V

付属している外部送信アンテナ。
受信機本体と外部アンテナ（ロッドアンテナ）を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。

通信距離100～300m
特定小電力無線電波の届く距離100～300m

【受信機】

送信機からの電波を受信すると回転灯を作動させます。
※ケース外観、タイマー部品が変更になります。

電源：AC100V
受信機、回転灯へ電源を供給します。

回転灯駆動時間設定用の可変式タイマー回路内蔵。

簡単に数値を変更出来ます。
押しボタン送信機からの電波を受けるとタイマー設定された時間だけ回転灯に電源を供給します。

（動作例）
送信機の押しボタンが１回押されると回転灯が３０秒間駆動します。
３０秒後、回転灯は自動停止します。

回転灯停止後、再度発信側の押しボタンが押されると再び３０秒間回転します。

使用する回転灯の例。小型LED回転灯(アロー製)。ブザー付きの機種もあります。

警備員による歩行者への警告などにご利用いただけます。

付属している外部受信アンテナ。
受信機本体と外部アンテナ（ロッドアンテナ）を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。

(商品内容)
送信機の押しボタンを押すことで受信機へ無線連絡を行います。無線受信機は、内蔵タイマーに設定された時間だけパトランプへ電源を供給します。最大見通し１００～３００ｍ先まで通報が可能です。

【送信機と受信機に付属している独立した送信アンテナと受信アンテナのご説明】

外部独立アンテナ

アンテナの外観。送信アンテナと受信アンテナは形状は同じです。本体とアンテナは有線接続ケーブルで繋ぎます。
接続ケーブルの標準4m。ご要望に応じて最長10mまで伸ばす事ができます。
※上　アンテナと巻いてある接続ケーブルの写真。

独立送信アンテナと受信アンテナのイメージ図

送信機本体と受信機本体と離れた位置に独立したアンテナを設置できます。アンテナの取付位置を調整して電波を遠くまで送受信しやすくできます。電波を遠くまで送受信しやすくできます。送信アンテナと受信アンテナは同形状。

同一建物内で同一フロアなのに、壁が電波を遮断して電波を受信機に遅れない場合、廊下などの遠くまで繋がった空間にアンテナを設置して、電波を受信機に届きやすくできます。

建物自体の壁に電波が遮断される場合は送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます

建物自体の壁に電波が遮断される場合は送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます

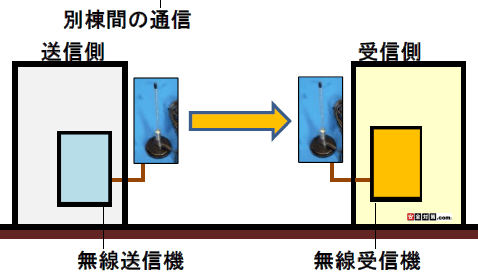

別棟間で通信する場合。建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます。

独立アンテナの土台にはマグネットベースが付いています

外部アンテナの土台部分。
金属面に接着用の磁石が内蔵されています。受信機側の受信アンテナも同型です。

独立送信アンテナと独立受信アンテナは同型。アンテナは鉛直方向に向けて取付けるのがベストです。
L字金具を使って壁面にアンテナを取付けた写真。

独立送信アンテナと独立受信アンテナを相互に目視出来ない位置に設置すると通信環境が不安定になる場合がございます。

■ 据え置き式押しボタン送信機

特定小電力無線送信機。
外部送信アンテナ付属。

自動復帰型押しボタンスイッチ付き。リセットボタンのような押しボタンです。
ボタンを押して、手を離すとバネでボタンが押し戻されます。

電源：AC100V
※単相AC200V電源式も製作できます。

付属のネジで簡単に固定できます。

外部送信アンテナが付属しています。

※電池式の送信機も製作できます。下記のお問い合せ欄からお問い合せください。

■ 無線受信機

特定小電力無線受信機
押しボタン送信機からの電波を受けて回転灯を作動させます。

電源：AC100V

タイマー設定された時間だけ回転灯へ電源を供給し回転させます。

受信機の中には回転灯駆動時間設定用のタイマー回路内蔵。
押しボタン送信機からの電波を受けると予め設定された時間だけ、回転灯が駆動します。

回転灯停止後、再びボタンが押されると回転をはじめます。

-動作例-
送信機の押しボタンが１回押されると回転灯が３０秒間駆動します。
その後回転灯は自動停止。

回転灯の駆動時間を調節するタイマー。
ダイヤルを回して長さを調整します。
※タイマーの機種は変更になる場合があります。

■ 特定小電力無線中継器(（※必要時）
特定小電力無線中継機

無線送信機から無線受信機の電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定するためなどに使用する機器です。
中継機は電波を受信する受信部と電波を発信する送信部の２つが合わさったものです。
運用方法につきましてはメールでお問い合わせください。
電源：AC100V

※中継機を使う際のご注意
中間に中継機を入れますと、送信から受信までの間に数秒タイムラグが生じる場合があります。

電波自体は指向性はございませんので遠隔送信機、遠隔受信機の双方から見通しの利く位置に中継機を入れて電波を迂回して飛ばしていくイメージでご検討をいただく事をおすすめします。

電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、送信機側のアンテナと受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。
中継機受信アンテナ→無線送信機の独立送信アンテナが目視出来る位置。
中継機送信部（箱）→無線受信機の受信アンテナが目視出来る位置。
中継機受信アンテナと中継機送信部が専用の有線ケーブルでつながります。長さは最長10ｍ。
電波を遮断する建物自身の外壁に防雨ケースに収納した中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図

電波を遮断する建物自身の外壁に防雨ケースに収納した中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図

■直径１００ミリ小型LED表示灯
パトライト社製。有線機器-受信機に電源線を接続して使用します。
パトライト社製小型LED回転灯

ブザー内蔵タイプとブザー無しタイプの２種類がございます。同型。

黄色led回転灯の回転中の写真

LED光源とブラシレスモータ採用により、圧倒的な長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。
高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。
拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。
長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

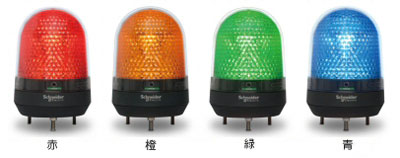

パトライト社製回転灯、４色からお選びいただけます

ランプ部分のサイズ　直径100ミリ　縦140ミリ
電圧 AC100V
取付方法　　3点ボルト足で取り付け金具に取り付けます。
色　　　赤、黄、緑、青の４色からお選びいただけます。
警告音　ブザー内蔵タイプとブザー無しタイプの２種類がございます。ブザーの音量は90db。
材質（グローブ/ボディ）ポリカーボネート
保護等級　IP23, IP65
適合規格　PSE

以下　弊社の無線受信機に接続した写真。回転灯の電源ケーブルは受信機内部の電源端子台に直結した製作例の写真です。
無線受信機にパトライト社製小型LED回転灯を接続した写真

壁面取付用専用Ｌ字型ブラケット。回転灯をブラケットにネジ止めします。壁面にブラケットをネジ止めして固定しします。
壁面取付用Ｌ字ブラケット

※ご注意
本回転灯は振動の多い車両に取付けての使用には対応しておりません。車載で使用する際は別機種でご検討をお願い申し上げます。

■ 直径１００ミリ小型LED表示灯（有線機器）
受信機に接続して利用します。
株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。

ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０～９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。

DC電源タイプもあります。

回転灯の色は４色からお選びいただけます。

※取り寄せ品になりますので、納品まで１０日前後のご猶予をお願い申し上げます。

－本製品のカスタマイズのご相談－

受注生産品です。電源（AC電源、DC電源）のご相談承ります。
屋外での利用のご相談承ります。
送信機側、受信機側とも複数台での組み合わせでご利用いただけます。
送信機、受信機のペアリングは簡単です。複数セットご利用の場合は組み合わせの変更も可能です。
ご利用に伴う役所への届け出は必要ありません。
日本製の商品です。外国製商品と異なり修理点検が可能です。
お見積もりのご依頼、ご利用方法や仕様のご相談は無料で承っております。

【仕様書】
機器構成　送信機、受信機、中継機
特定小電力429.5MHz帯。
無線、特定小電力無線共に電波に５桁のデジタルIDコードが重畳されています。
最大チャンネル数は４チャンネル。
送信機（特定小電力無線送信機）
受信機への送信周波数　特定小電力無線
受信機（特定小電力無線受信機）

無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
１台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機は、やり取りする電波の周波数は同じですがIDコードを含んでいるので混信しないグループを設定して事ができます。

【商品へのお問い合わせと価格】
ご要望がございましたらお問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変わる場合がございます。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
お見積もりは無料です。

お問い合わせとお見積もりのご依頼はこちらをクリックしてください。

本製品の価格

商品のお問い合わせ先はこちら。
株式会社 LIBERO　(リベロ)
〒937-0811　富山県魚津市三田3507-2
TEL：0765-24-2816
FAX：0765-24-2793
mail:post@anzen-mail.com
会社案内

-別商品のご紹介-

非常押しボタン無線パトランプ緊急連絡装置(特定小電力無線)
据え付け式の非常押しボタンを押すと特定小電力無線を使って１００～３００ｍ離れた管理棟や事務所、母屋でブザーやパトランプを回転させて知らせます。
受信機から接点信号を出力する事もできます。
作業時の緊急連絡、非常通報、担当者、車両の誘導や呼び出し、停止の目印などに御利用いただけます。
面倒な長距離の有線配線工事は必要ありません。
