タイマー内蔵無線式パッシブセンサー回転灯警告装置

タイマー内蔵無線式パッシブセンサー回転灯警告装置

パッシブセンサー（人感センサー）が人や車に感知すると予めタイマー設定された時間だけ大型パトランプが回転して周囲に注意を促したり侵入者へ威嚇や警告を行います。
パッシブセンサーが人や車輌を感知するとタイマー設定された時間だけ大型パトランプが回転して周囲に注意を促したり侵入者へ威嚇や警告を行います

パッシブセンサーが人や車輌を感知するとタイマー設定された時間だけ大型パトランプが回転して周囲に注意を促したり侵入者へ威嚇や警告を行います

無線受信機は小型のワイヤレスリモコンで警戒モード、解除モードの切替オンオフ操作を行います。

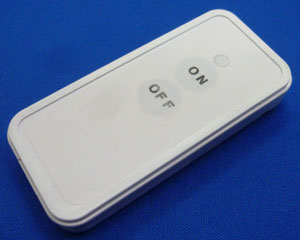

ワイヤレスオンオフ切替用リモコン

センサーは付属のネジで簡単に設置できますのでお客様ご自身の手で監視エリアを自由に設定、変更できます。
お庭など敷地内への不審者の侵入監視、車への悪戯防止、駐車スペースや外に商品を保管する事務所や店舗の防犯管理にもお使いいただけます。

日本製。日本国内の工場で組み立て、開発が行われている商品です。

■　無線式パッシブセンサー（人感センサー）

センサーの前を人や車が横切ると近距離電波でリモコン操作式無線受信機に自動通報します。
無線受信機との通信可能距離は平均１０～１５ｍ前後です。
（壁を挟むなど周囲の環境によって通信距離は変わります。）
センサーは受信機に電波の届く範囲内で複数個ご利用いただけます。

感知エリア：水平方向　約１５度　垂直方向　約１５度　
感知距離：最大６ｍ

センサーが感知すると表面の赤色LEDが点滅します。電池残量のチエックにもなります。

防滴構造。室内でも屋外でも設置できます。
電源は単3電池２本。配線工事は要りません。電池は簡単に交換できます。
サイズ：縦１２２ミリ、横８３ミリ、厚み３０ミリ
重さ：約１３０グラム
日本製

パッシブセンサーを設置する高さ
大人の腰の高さぐらいで、なるべく地面を照らさないように水平方向に向けることをおすすめします。地面を照らすと犬や猫など小動物を感知する場合がございます。
センサーは壁などにネジでしっかり固定してください。センサーが風で揺れたりすると誤作動の原因になります。

パッシブセンサーは周囲の外気と４度以上の温度差がある物体がセンサーの前を横切ると感知します。そのため走り出した直後の冷えた車両や、エンジンが露出していない大型トラック、バスなどの車両は感知しにくい場合があります。

パッシブセンサーはセンサーの前を人が真横方向から横切らせるような設置位置が一番感度がよくなります。

■　リモコン操作式無線受信機

上　回転灯を接続した製作例。回転灯の機種は変更になる場合がございます。
無線受信機内蔵。ブザー音は無し。

タイマー回路内蔵。警戒モード中にパッシブセンサーが感知すると、タイマー回路で設定された時間だけ回転灯を作動させます。
タイマー時間は固定式。出荷の際に設定を行います。
タイマーの設定幅　10秒間～15分間。

無線式オンオフ操作リモコンで警戒モード、解除モードの切り替え操作をします。

電源ケーブルの出ている面を下向きにして壁面にネジで固定してご利用ください。卓上や横向きにすると通信感度が落ちる場合がございます。

電源：AC100V
受信機ケースのサイズ：縦１５０ミリ　横１１０ミリ　厚み４０ミリ
重量　約３１０グラム
日本製

■　直径１００ミリ LED回転灯
リモコン操作式無線受信機に接続して使用します。同型ですがブザーの内蔵されているタイプと無いタイプがあります。
小型LED回転灯

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。

ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０～９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。

４色から回転灯の色を選べます。

回転灯の色は４色からお選びいただけます。
※取り寄せ品になりますので、納品まで２，３週間前後のご猶予をお願い申し上げます。

回転灯付属の電源プラグ。

回転灯固定用の金具。壁面設置用。卓上用。

回転灯の電源ケーブルを延長した納品写真。

内部の調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで点滅の仕方を変えることができます。
以下の動画はブザー内蔵タイプを使っています。

回転。

点滅。

■　無線式オンオフ操作リモコン（必須）

リモコン操作式無線受信機の警戒モード、解除モードの切替操作を行うリモコンです。
ボタンを押すと赤いランプが光り電波の送信を確認できます。
電源：ボタン電池
電池の寿命：１日２回送信で約１年間

内部者が赤外線センサーの監視エリアに入る場合は、リモコン操作で遠隔でＯＦＦにする必要があります。

サイズ：縦９５ミリ、横５８ミリ、厚み３５ミリ
重さ：約１００グラム

裏面に電池ボックスがあります。電池交換は簡単です。

紐を通す穴付き。

【商品の導入方法】
取付は簡単です。以下のようなおおまかな流れとなります。
１．無線受信機と回転灯を電源の切れた状態で繋ぎます。
２．設置をご希望の場所に無線受信機＋回転灯と屋外用人感センサーをネジ止めせずに仮置きします
３．無線受信機の電源プラグを近くのコンセントに差し込みます。無線受信機は横倒しではなく、壁付けのように立てかけて置いてください。
４．付属のリモコンのONボタンを押します。無線受信機の側面の赤色LEDが点灯して警戒モードになります。
５．屋外用人感センサーの前を横切ってセンサーを感知させ、センサーより電波を送信させます。
６．センサーの感知に対応して回転灯が正常に作動するのを確認してください。
７．正常な動作を確認できたら無線受信機、回転灯、人感センサーをネジで壁面などにしっかり固定してください。

以上で完了です。無線受信機と人感センサーは上下２カ所のねじ穴にネジを通して壁などに取り付けます。無線受信機の取り付けの際は電源ケーブルの出ている面を下向きにしてください。

【商品へのお問い合わせと価格】
ご要望がございましたらお問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変わる場合がございます。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
お見積もりは無料です。
